Ключевые особенности

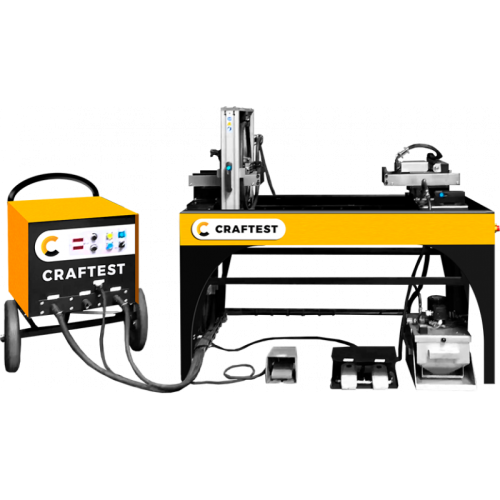

КРАФТЕСТ МАГБЕНЧ - универсальное и профессиональное решение для мелкосерийного производства в условиях цеха и/или лаборатории.

При отключении дефектоскопа КРАФТЕСТ МПД (генератора тока) от станины КРАФТЕСТ МАГБЕНЧ Вы имеете все возможности мобильного магнитопорошкового дефектоскопа для работы с крупногабаритными деталями в любом месте не зависимо от размещения станины.

Комплектация

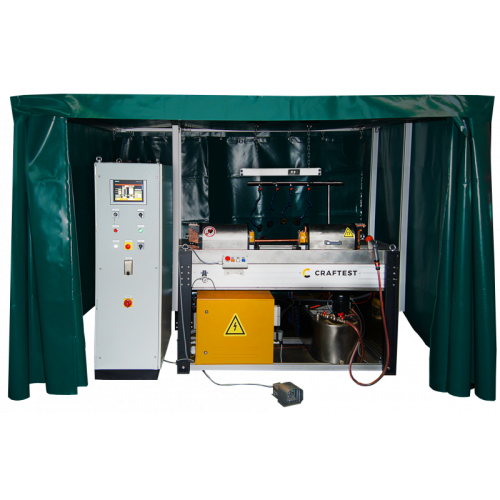

Универсальный стационарный стенд магнитопорошкового контроля серии КРАФТЕСТ МАГБЕНЧ может комплектоваться по индивидуальным требованиям.

Доступные опции:

• магнитопорошковый дефектоскоп КРАФТЕСТ ПМД (ток от 1000 до 16 000 А в зависимости от модели);

• станина с встроенной ванной сбора магнитной суспензии (длина от 300 до 5000 мм);

• левая консоль (стационарная) и правая консоль (подвижная) для намагничивания циркулярным полем при пропускании тока через деталь;

• зажим деталей длинной от 5 до 5000мм (зависит от версии станины);

• автоматическое переключение между различными видами токов AC, HWDC или FWDC;

• размагничивание для обеих цепей намагничивания;

• специальные контакты, снижающие риск возникновения прижогов;

• ножная педаль для удобства проведения контроля;

• пневматический зажим испытательных образцов с переключением кнопкой или педалью;

• встроенный передвижной соленоид (катушка) внутренним диаметром 300-1000 мм, перемещаемый вручную, для намагничивания продольным магнитным полем (в специальных вариантах возможен автоматический привод перемещения катушки);

• ручные или моторизованные поворотные устройства для контроля испытуемых образцов;

• дополнительные цепи намагничивания;

• система ручного полива суспензией с рециркуляцией и перемешиванием суспензии (емкость бака 20л, 40л, 80л);

• автоматическое переключение тока циркулярного намагничивания пропусканием тока через контакты и продольного намагничивания через соленоид;

• автоматическое распыление кольцевым душем;

• отдельный пылезащитный распределительный шкаф с дисплеем и элементами управления;

• командный блок с клавишами управления и аварийным выключением в передней части испытательного стенда;

• затемняющие кабины;

• система освещения.

Мобильные генераторы КРАФТЕСТ ПМД (межд. CRAFTEST PMD) в зависимости от задач работы вне стенда могут комплектоваться кабелями различной длины, соленоидами (катушками) для намагничивания различного диаметра, ручными электродами, зажимными, магнитными и пружинными контактами.

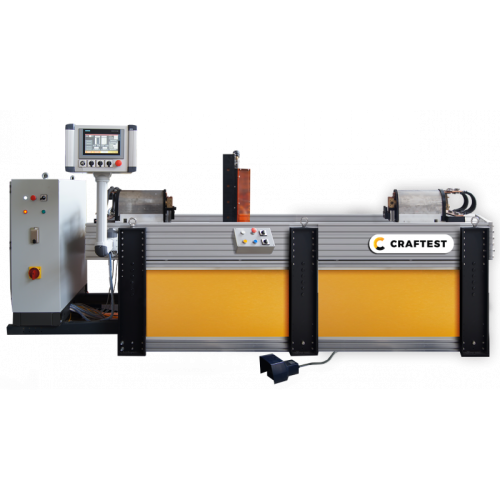

Стационарный магнитопорошковый дефектоскоп КРАФТЕСТ МДС (межд. CRAFTEST MDS) обеспечивает выявление поверхностных и подповерхностных дефектов любой ориентации в ферромагнитных деталях различной формы длиной до 900 мм по классам чувствительности А, Б, В в соответствии с ГОСТ Р 56512-2015.

Ключевые особенности

1. Полная или частичная автоматизация таких операций, как загрузка контролируемой детали, ее зажим, намагничивание, полив магнитопорошковой суспензией, вращение детали при ее осмотре, размагничивание и разжимание детали.

2. Возможность комбинированного намагничивания позволяет сократить время контроля за счет одновременного намагничивания двумя способами. Осуществляется благодаря ПО, разработанному КРАФТЕСТ.

3. Высокая производительность за счет автоматизации и высокая надежность позволяют снизить затраты на обслуживание дефектоскопа и обеспечивают его быструю окупаемость.

4. Повторяемость результатов, протоколирование процессов, хранение параметров и результатов контроля обеспечивают уверенность в правильности проведенной дефектоскопии, удобство использования дефектоскопа и проведения анализа полученных результатов.

Контролируются детали серийного массового производства и детали сложных конфигураций длиной до 600 мм или до 900 мм и диаметром до 800 мм (соответственно МДС 600 и МДС 900).

Например: двигатели, трансмиссии, редукторы, системы подвески и ходовой части любых механизмов, судов, турбин; коленчатые и распределительные валы, железнодорожные оси, колёса, сцепки, захваты, кольца, шестерни, зубчатые колёса, любые тела вращения, кольца и ролики подшипников, соединительные муфты, пружины, валы, крепежные и соединительные элементы, детали трубопроводов и запорной арматуры.

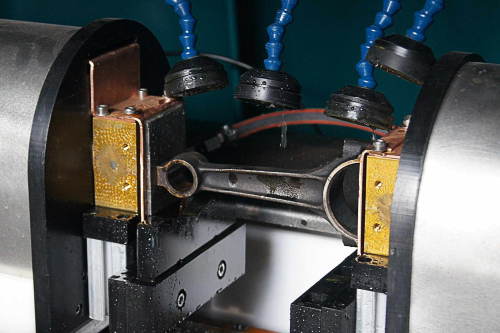

Стационарный магнитопорошковый дефектоскоп КРАФТЕСТ УМДЭ (межд. CRAFTEST UMDE) обеспечивает выявление поверхностных и подповерхностных дефектов любой ориентации в ферромагнитных деталях различной формы длиной до 5000 мм по классам чувствительности А, Б, В в соответствии с ГОСТ Р 56512-2015.

Мы предлагаем решения, отличающиеся высоким качеством компонентов, материалов и исполнения. Наши установки демонстрируют отличные показатели мощности, энергоэффективности и срока службы дефектоскопов. Цифровое и электронное управление повышает удобство работы дефектоскописта, дает возможность точной плавной настройки параметров. Вдобавок вся конструкция машин значительно облегчена в связи с применением современных легкосплавных материалов.

Оборудование соответствует высоким требованиям по производительности, чувствительности контроля, повторяемости результатов.

Серия специально спроектирована с целью обеспечить надежность эксплуатации в течении многих лет в условиях ежедневной трёхсменной работы.

Благодаря высокому уровню автоматизации данные дефектоскопы позволяют максимально снизить влияние человеческого фактора на процесс и результаты контроля.

Ключевые особенности

1. Полная или частичная автоматизация таких операций, как загрузка контролируемой детали, ее зажим, намагничивание, полив магнитопорошковой суспензией, вращение детали при ее осмотре, размагничивание и разжимание детали.

2. Возможность комбинированного намагничивания позволяет сократить время контроля за счет одновременного намагничивания двумя способами. Осуществляется благодаря ПО, разработанному КРАФТЕСТ.

3. Высокая производительность за счет автоматизации и высокая надежность позволяют снизить затраты на обслуживание дефектоскопа и обеспечивают его быструю окупаемость.

4. Повторяемость результатов, протоколирование процессов, хранение параметров и результатов контроля обеспечивают уверенность в правильности проведенной дефектоскопии, удобство использования дефектоскопа и проведения анализа полученных результатов.

Контролируются детали серийного массового производства и детали сложных конфигураций длиной до 5000 мм и диаметром до 800 мм.

Например: двигатели, трансмиссии, редукторы, системы подвески и ходовой части любых механизмов, судов, турбин; коленчатые и распределительные валы, железнодорожные оси, колёса, сцепки, захваты, кольца, шестерни, зубчатые колёса, любые тела вращения, кольца и ролики подшипников, соединительные муфты, пружины, валы, крепежные и соединительные элементы, детали трубопроводов и запорной арматуры.

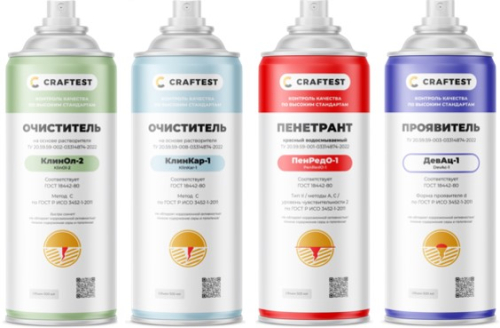

Пенетрант КРАФТЕСТ ПенРедО-1 красный водосмываемый

Тип 2/ методы А, С/ уровень чувствительности 2 по ГОСТ Р ИСО 3452-2

Пенетрант красного цвета на масляной основе. Уровень чувствительности 2. Смывается водой и растворителем. Подходит для металлов и неметаллов (пластмассу может окрасить, применяемость должна быть проверена заранее).

Проявитель КРАФТЕСТ ДевАц-1 на основе растворителя

• Проявитель белый на основе растворителя

• Форма проявителя d

• Смывается водой и растворителем

Очиститель КРАФТЕСТ КлинОл-2 быстросохнущий

Очиститель КРАФТЕСТ КлинОл-2 на основе растворителя (ацетон и изопропиловый спирт), предназначен для проведения капиллярного контроля совместно с пенетрантами типа II (цветная контрастная проникающая жидкость).

• Метод контроля – все методы • Высокая скорость высыхания • Для бережной очистки

Очиститель КРАФТЕСТ КлинКар-1

Очиститель КРАФТЕСТ КлинКар-1 на основе растворителя (смесь ароматических и гидрированных углеводородов), предназначен для проведения капиллярного контроля совместно с пенетрантами типа II (цветная контрастная проникающая жидкость).

• Метод контроля – все методы • Для тщательной очистки • Удаляет маслянистые загрязнения

Магнитная суспензия КРАФТЕСТ МагБлэкО-1 (MagBlackO-1) чёрная представляет собой готовую суспензию магнитных частиц на масляной основе для проведения магнитопорошковой дефектоскопии не флуоресцентным (черно-белым) методом.

Магнитная суспензия КРАФТЕСТ МагБлэкО-2 (MagBlackO-2) чёрная представляет собой готовую суспензию магнитных частиц на масляной основе (средне-концентрированную) для проведения магнитопорошковой дефектоскопии не флуоресцентным (черно-белым) методом.С увеличенной концентрацией частиц – не менее 37,5 г/кг суспензии (AMS стандарт)

Грунт ПэйнтВайтМ-1 белый контрастный без ацетона

представляет собой специальный белый контрастный краситель для магнитопорошкового контроля на основе растворителя, не содержащего в своем составе ацетон. Предназначена для создания тонкого слоя контрастного фона на поверхности контроля для четкой различимости в обычном освещении черных частиц магнитных суспензий КРАФТЕСТ МагБлэкО-1 и КРАФТЕСТ МагБлэкО-2.

Грунт ПэйнтВайтА-2 белый контрастный на основе ацетона представляет собой специальный белый контрастный краситель для магнитопорошкового контроля на основе растворителя, содержащего в своем составе ацетон.

Магнитный порошок КРАФТЕСТ МагФло-9 (MagFlo-9) флуоресцентный представляет собой смесь зеленого магнитного порошка, смачивающего агента, пеногасителя, ингибитора коррозии и добавок для приготовления флуоресцентной магнитной суспензии на водной основе для проведения магнитопорошковой дефектоскопии флуоресцентным методом.

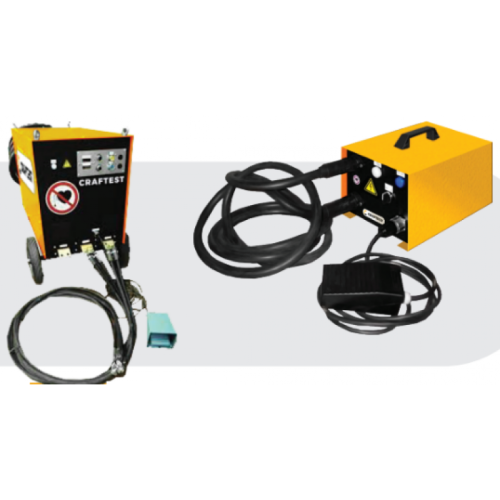

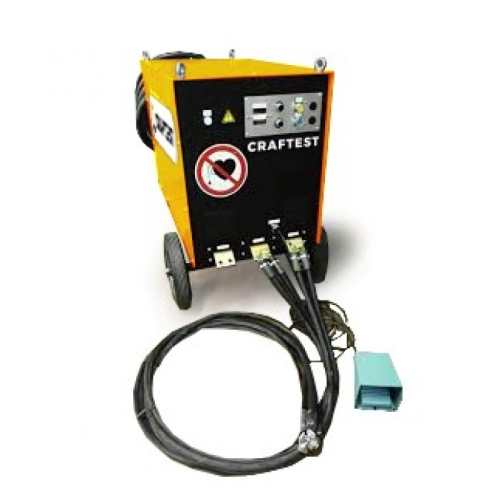

Уникальной особенностью серии КРАФТЕСТ ПМД является высокая надежность и защищённость оборудования, что позволяет рекомендовать данную серию для применения в условиях поточного производства, где от оборудования требуется высокий коэффициент работы.

Ключевые особенности

• Возможность легкого перемещения дефектоскопа к детали для проведения контроля;
• Возможность находить поверхностные дефекты с помощью переменного тока, а подповерхностные с помощью выпрямленного тока;
• Возможность нахождения дефектов в любых направлениях, используя внешние кабели (длиной 5 м.): пропуская кабель с током внутри делали (циркуляционное намагничивание) и обматывая кабель вокруг детали снаружи в 3-4 витка (продольное намагничивание), а также пропускать через саму деталь ток с помощью ручных электродов (циркуляционное намагничивание).
• Работа в приложенном поле СПП и в импульсном режиме для способа остаточной намагниченности СОН (зависит от версии генератора).
• Двойная защита от перегрева (термореле и электронная система).
• Рекомендуется использовать в составе модульной системы стендового контроля КРАФТЕСТ МАГБЕНЧ (межд. MAGBENCH).

Основные характеристики

• Сила тока от 1000 A до 18000 А (зависит от версии прибора).
• Плавная бесступенчатая регулировка силы тока (поля).
• Цифровая индикация тока и времени намагничивания.
• Применение различных способов намагничивания по направлению поля: циркулярное при пропускании тока через деталь, продольное магнитным полем соленоидов различного диаметра.
• Возможность использовать различные формы тока (зависит от версии генератора): AC - переменный ток; HWDC - однофазный однополуперио дновыпрямленный; FWDC - однофазный двухполупериодно выпрямленный; 3pFWDC – трёхфазный двухполупериодно выпрямленный.
• Работа в приложенном поле и в импульсном режиме для способа остаточной намагниченности СОН (зависит от версии генератора).
• Встроенная функция размагничивания.
• Встроенная функция цикла: намагничивание и автоматическое размагничивание, по завершении намагничивания.
• Подключение педали или управляемого контакта для удалённого управления непосредственно в месте работы оператора.
• Двойная защита от перегрева (термореле и электронная система).
• Постоянный вторичный контроль значения тока с функцией поддержания установленного значения.
• Удобная встроенная розетка 220В для подключения УФ лампы или других приборов.
• Удобный ящик для хранения и транспортировки принадлежностей непосредственно с дефектоскопом.
• Два усиленных больших колеса с возможностью поворота и два больших колеса с механическим тормозом, для удобного перемещения дефектоскопа.
• Встроенные подъёмные кронштейны для удобства погрузки/разгрузки и возможной работе на высоте.
• Возможность подключения к универсальным стационарным дефектоскопам серии КРАФТЕСТ МАГБЕНЧ (межд. CRAFTEST MAGBENCH).

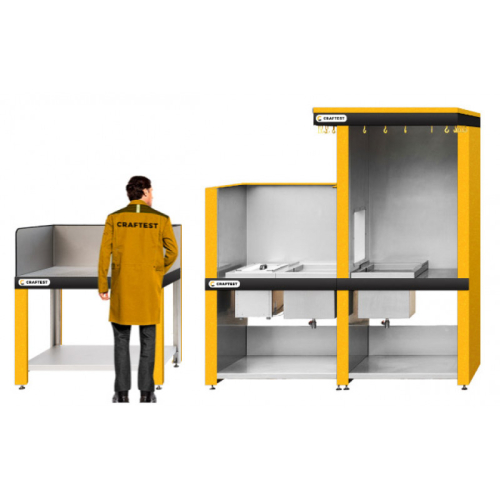

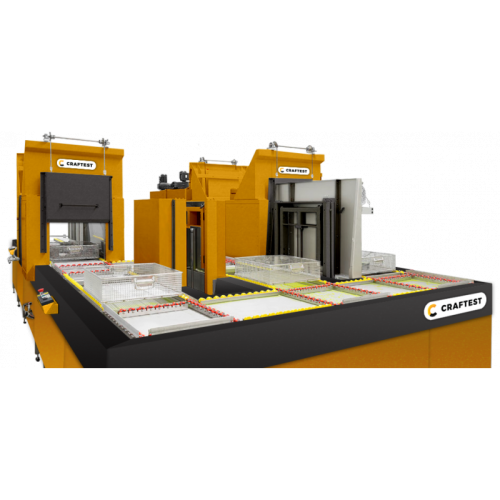

Стандартные линии для капиллярного контроля с элементами механизации и автоматизации в условиях массового производства объединяют все необходимые дефектоскопические основные и вспомогательные средства в соответствии с последовательностью технологических операций. Их достоинство – возможность полной или частичной механизации и автоматизации.

Это перспективный путь развития капиллярного контроля на предприятиях, где массовое производство окупает затраты на применение автоматизации, механизации и компьютеризации, а применение дополнительных средств гарантирует высокое качество деталей и безопасность работы контролируемого изделия. Установки представляют собой комплекс ванн и камер для последовательной обработки деталей.

Линии для капиллярного контроля представлены в трех основных конфигурациях:

- Линия для капиллярного контроля (ручное перемещение корзины с деталями и ручное управление всеми процессами)

- Полуавтоматизированная линия для капиллярного контроля (перемещение корзины с деталями по опорным роликам, каждая процедура запускается с помощью кнопки)

- Автоматизированная линия для капиллярного контроля (автоматизированное перемещение корзины с деталями, каждая процедура запускается автоматически в строгой последовательности, управление и настройка с помощью ПЛК с сенсорной панелью)

Стенды КРАФТЕСТ МПТ-Кабин могут включать в себя следующие опции:

• Система вытяжки воздуха из зоны контроля остатков хим. аэрозолей, паров ацетона.
• Пожаробезопасное исполнение вентилятора. Тканевый фильтр.
• Рабочий стол с перфорированной поверхностью и ванной для сбора жидкостей.
• Возможна поставка дополнительных выдвижных поворотных столов для удобства доступа к деталям с места оператора
• Затемняющая кабина для проведения люминесцентного капиллярного контроля.
• Светильники дневного света: встроенные, подвесные, ручные.
• Ультрафиолетовые светильники: встроенные, подвесные, ручные УФ-светильники.
• Система подачи воды для промывки контролируемых деталей на всех этапах контроля.
• Система сбора и рециркуляции воды.
• Фильтр угольный для очистки использованной воды (встраивается в рециркуляционную систему).
• Системы для распыления пенетрантов и жидких проявителей. Пневмо-гидропистолеты.
• Электростатическая система для распыления сухого порошкового проявителя.
• Электронные таймеры.

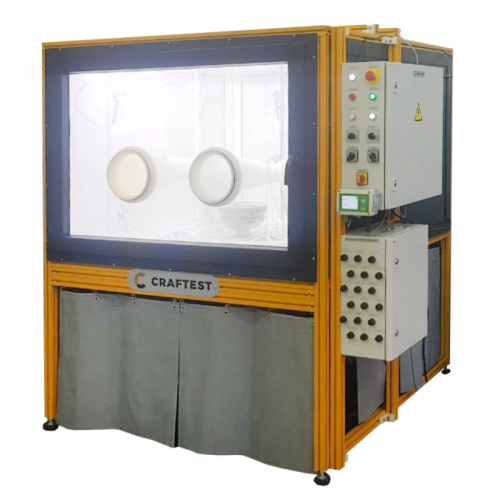

Шторм-камера для нанесения проявителя

Шторм-камера КРАФТЕСТ предназначена для автоматизированного и ручного нанесения порошкового проявителя на детали, а также в труднодоступные зоны сложной геометрии при проведении капиллярного контроля.
• Повышает надежность капиллярного контроля за счет автоматизированного равномерного нанесения порошкового проявителя и снижения влияния человеческого фактора.
• Увеличивает полноту контроля деталей и узлов за счет нанесения порошкового проявителя в труднодоступные зоны деталей сложной геометрии.
• Снижает влияние вредного воздействия проявителя на организм человека.
• Позволяет проводить визуальный осмотр при УФ-освещении.

Особенности:

• Емкость для сбора отработанных расходных материалов с возможностью их повторного использования.
• Пульт управления на боковой панели позволяет управлять освещением, вытяжной вентиляцией и дополнительным оборудованием.
• Дополнительно: поворотный стол, пневмопистолет для обдува излишков порошкового проявителя, распылитель для равномерного нанесения порошкового проявителя на детали сложной геометрии (ручной пистолет).

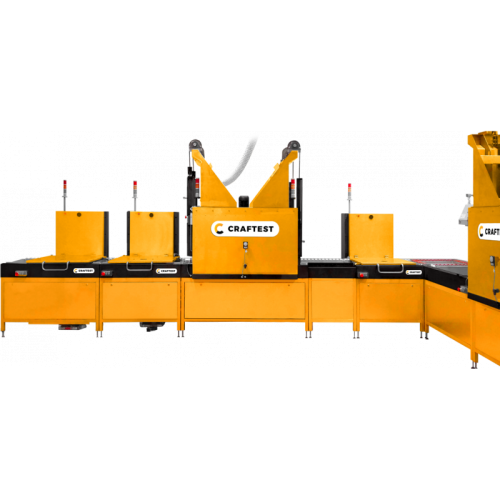

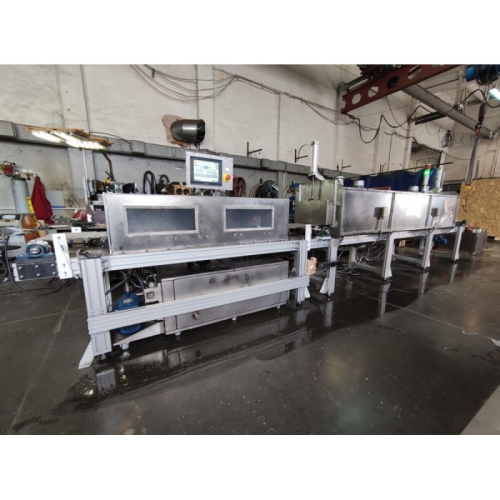

Комплекс включает в себя:

• Модуль мойки деталей

• Модуль подачи моющего раствора

• Модуль сушки

• Пульт управления комплексом

• Шкаф автоматики

Все модули комплекса изготовлены из коррозионностойких материалов, имеют общую систему управления и единую систему транспортирования деталей. Опоры общей рамы регулируются для горизонтирования комплекса.

В систему транспортирования деталей входят:

• транспортер;

• ведущий и поддерживающий ролики;

• электрический мотор-редуктор с цепным приводом транспортной системы;

• оптические датчики.

Управление комплексом осуществляется с помощью сенсорной панели на пульте управления. Тут же установлены кнопка «аварийный стоп» и индикатор «сеть». Контроллер установлен в шкафу автоматики.

Функции пульта диспетчера

• Включение и отключение установки.

• Ручное/автоматическое включение и отключение предварительного прогрева установки.

• Изменение уставок температуры в сушке, модуле подачи моющего раствора.

• Отображение измеряемых значений и состояний от всех датчиков.

• Отображение значений сигналов управления для всего оборудования.

• Отображение всех аварийных событий и предупреждений.

• Управление установкой в наладочном режиме и настройка координат срабатывания исполнительных механизмов по положению энкодера главного привода конвейера.

Ультразвуковое оборудование использует свойства ультразвука (ультразвуковую кавитацию и акустические течения) для интенсификации различных процессов во многих отраслях промышленности.

При выборе растворов учитывается характер загрязнений, а именно: химическое взаимодействие с моющим раствором, степень их адгезии к очищаемой поверхности и кавитационная стойкость.

Мойка ультразвуком отличается следующими преимуществами:

• Высокое качество очистки от любых типов загрязнений;
• Удаляя грязь, мойка не нарушает конструкцию детали;
• Высокая скорость мойки;
• Загрязнения одинаково хорошо удаляются и на открытых участках детали и в труднодоступных местах.

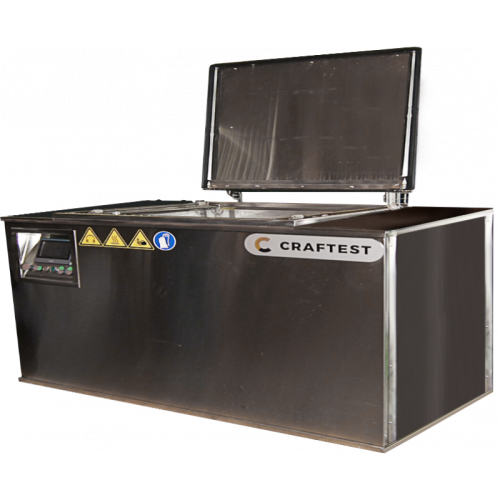

Ультразвуковые мойки Крафтест УКС отличаются повышенным ресурсом и могут работать длительное время и в тяжелых условиях эксплуатации.

Ванны изготавливаются с внутренним объемом от 50-1000 л., но также возможно изготовление объемом до 25м3 с возможностью дооснащения специальными опциями по техническому заданию Заказчика.

Ультразвуковая мойка КРАФТЕСТ УКС состоит из основных частей:

• Ванна
• Управляющая стойка

Размагничивание ферромагнитных материалов часто требует наличия необходимых условий для окончательной подготовки изделия к его дальнейшему использованию. Процесс размагничивания не является легкой задачей, если только не используется эффективная система размагничивания. Это особенно трудно, когда магнитное поле должно быть уменьшено до низких показателей.

Катушки размагничивания КРАФТЕСТ ДМС (межд. CRAFTEST DMC) обычно используются дополнительно после намагничивания в процессе проведения магнитопорошковой дефектоскопии в магнитопорошковых дефектоскопах, в том числе при встраивании в автоматизированную линию конвейерного типа. Катушки размагничивания могут быть дооснащены специальными конвейерными лентами.

Питание: Трёхфазное 380В 50Гц. (220В под заказ для некоторых моделей).
Степень защиты: IP 54
Ток катушки активируется с помощью переключателя вкл. / выкл.
Глубина насыщения переменным полем 50 ГЦ около 1,5- 2мм
Требование к надежности:
Безотказная работа в сутки, не менее 22 часов
Безотказная работа в неделю, не менее 132 часов
Срок службы оборудования, не менее 10 лет.
Требование по электробезопасности: Оборудование соответствует требованиям ГОСТ 12.2.007.0-75, ГОСТ 12.1.019-2009

Размагничивающие тоннели КРАФТЕСТ обычно используются дополнительно после намагничивания в процессе проведения магнитопорошковой дефектоскопии в магнитопорошковых дефектоскопах, в том числе при встраивании дефектоскопа в автоматизированную линию конвейерного типа. Катушка размагничивания дооснащена специальной конвейерной лентой.

Размагничивание осуществляется путем перемещения изделия через соленоид переменного тока в результате воздействия переменного магнитного поля с равномерно уменьшающейся амплитудой.
Для равномерно перемещения деталей к соленоиду и из соленоида используется транспортерная (конвейерная) лента. Ток катушки активируется с помощью переключателя вкл. / выкл. Глубина насыщения переменным полем 50 ГЦ около 1,5- 2мм.

Скорость перемещения ленты с деталями через соленоид регулируется оператором.

Движение ленты может происходить как поступательно, так и возвратно-поступательно.

Эксплуатационные характеристики:
Температура окружающей среды: 0-45С
Относительная влажность до 80%
Атмосферное давление 630-800 мм. рт.ст.
Напряжение питающей сети 380/ 220В
Частота питающей электросети 50 Гц.

Требование к надежности:
Безотказная работа в сутки, не менее 22 часов
Безотказная работа в неделю, не менее 132 часов
Срок службы оборудования, не менее 10 лет
Степень защиты: IP 54

Требование по электробезопасности:
Оборудование соответствует требованиям ГОСТ 12.2.007.0-75, ГОСТ 12.1.019-2009
